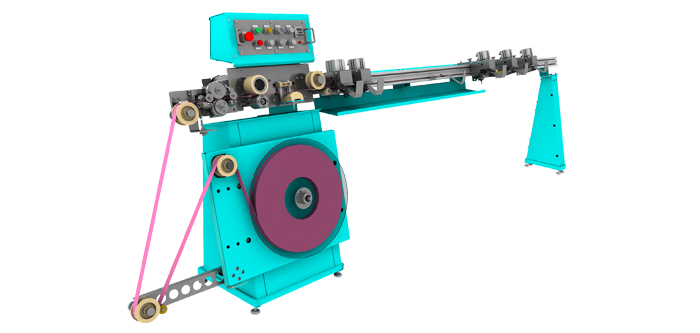

АГФ-002/4-25 АГФ-002/4-16

Описание. Характеристики.

  • Формирование профиля поперечного сечения элементов горизонтальных жалюзи (ламели), просечка отверстий и отрезка ламелей заданной длинны в полуавтоматическом и автоматическом режимах.

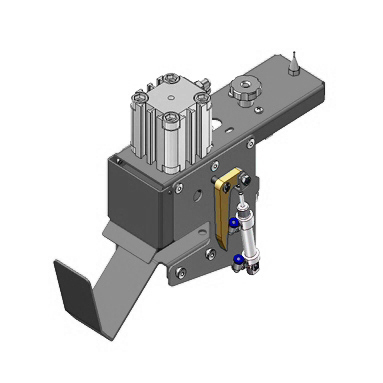

  • Пневматическая система привода отрезного и пробивного инструментов.
  • Механическая, пружинная система привода устройства контроля подачи ленты.
  • Программируемое количество производимых ламелей.
  • Регулируемая скорость подачи ленты.
  • Механизм контроля подачи ленты с разматывающего устройства.
  • Автоматическое сбрасывание ламелей в ламелеприемник

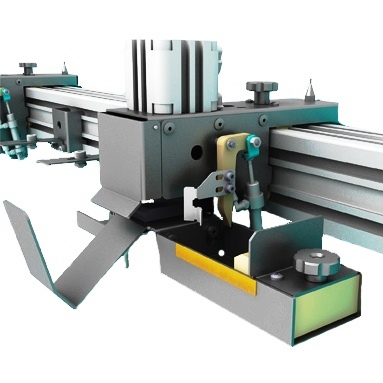

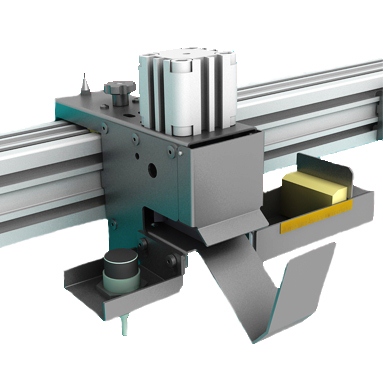

  • Легкое перемещение пробивных стоек и упора ограничителя длины производимой ламели.
  • Стандарт ширины ленты: 25/16 мм.

Дополнительное оснащение

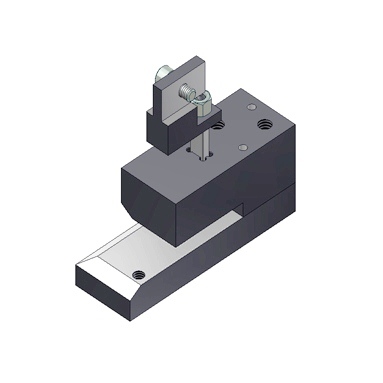

  • Штампы горизонтальных кассетных систем 25/16 мм (ГКС) "Venus", "Isotra".
  • Штамп отрезной-комбинированный для ламелей с боковой фиксацией.
  • Сервис гарантийный и послегарантийный.

Дополнительное оборудование  (приобретается отдельно)

  • Компрессор:
    • производительность от 12 л/мин;
    • рабочее давление от 8 атм.
  • Ресивер:
    • объем от 40 л.
АГФ-002/4-25 АГФ-002/4-16

Исходная ширина ленты

мм

16/25

Исходная толщина ленты

мм

0,15 - 0,21

Длина изготавливаемой ламели

мм

260-2750

Количество установленных штампов (отрезной/пробивной)

шт

5 (1/4)

Скорость подачи ленты (min/max)

м/с

0 - 2,0

Рабочее давление:



минимальноеатм/бар/кг/см2

6/6,079      /6,199

максимальное
атм/бар/кг/см2

8/8,106      /8,266

Напряжение в сети:



Питающее напряжение (однофазное, переменное)

в

210 - 240

Частота

Гц

50

Внутреннее напряжение (постоянное)

в

24

Потребляемая мощность

кВт

0,25

Габариты станка (длина, ширина, высота)

мм

3586х500х1040

Масса

кг

150

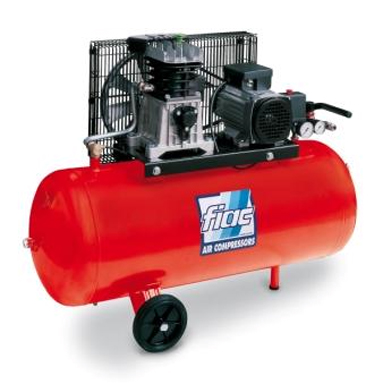

Дополнительное оборудование (Компрессор) (рекомендуемое)

  Модель

Ресивер

Воздух

Давление

Мотор

Питание

Вес


л

л/мин

бар

кВт

В

Кг

 АВ  50/248

50

260

10

1,5

220

56

АВ  100/248

100

260

10

1,5

220

70
