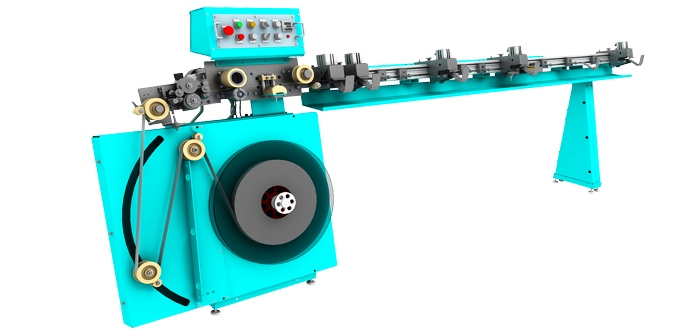

Описание. Характеристики. - Формирование профиля
поперечного сечения элементов горизонтальных жалюзи (ламели), просечка
отверстий и отрезка ламелей заданной длинны в полуавтоматическом и автоматическом режимах.
- Пневматическая система привода отрезного и пробивного инструментов, устройства контроля подачи ленты.
- Программируемое количество производимых ламелей.
- Регулируемая скорость подачи ленты.
- Механизм контроля подачи ленты с разматывающего устройства.
- Автоматическое сбрасывание ламелей в ламелеприемник
- Легкое перемещение пробивных стоек и упора ограничителя длины производимой ламели.
- Стандарт ширины ленты: 25/16 мм.
Дополнительное оснащение - Штампы горизонтальных кассетных систем 25/16 мм (ГКС) "Venus", "Isotra".
- Штамп отрезной-комбинированный для ламелей с боковой фиксацией.
- Сервис гарантийный и послегарантийный.
Дополнительное оборудование (приобретается отдельно)
- Компрессор:
- производительность от 12 л/мин;
- рабочее давление от 8 атм.
- Ресивер:
Технологические компоненты |
Название |
Описание |
Фотография |
Технический чертёж |

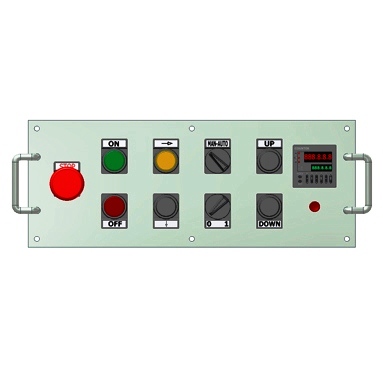

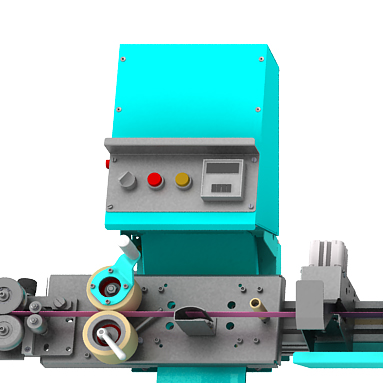

Пульт управления |
Режимы работы: Полуавтоматический-производство контрольной ламели. Автоматический-производство заданного количества ламелей (электро-механический счетчик ламелей).
|  |  | Стойка инструментальная |

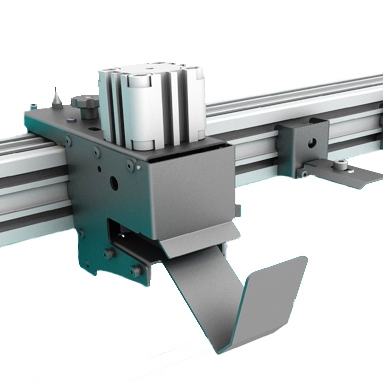

Пневматическая система привода отрезного и пробивного инструментов.

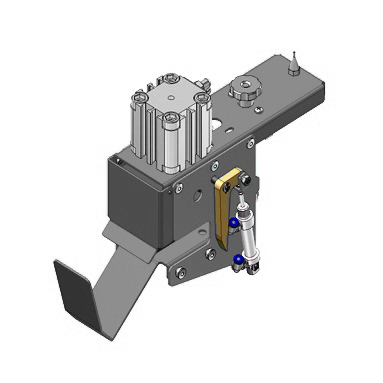

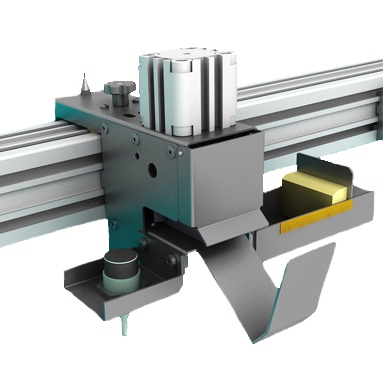

|  |  | Сбрасыватель ламели | Устройство автоматического сброса ламели в ламелеприемник, с пневмоприводом.

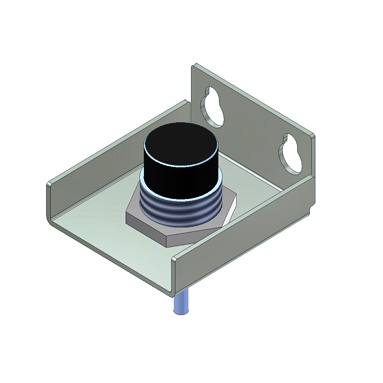

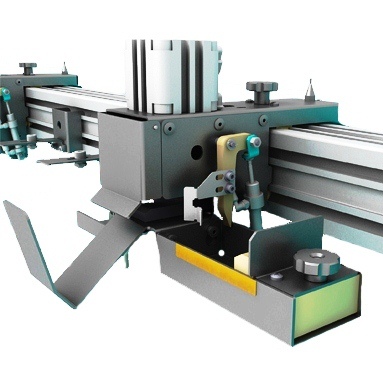

|  |  | Датчик торможения | Информирует о прохождении ленты и снижении ее скорости подачи перед упором-ограничителем.

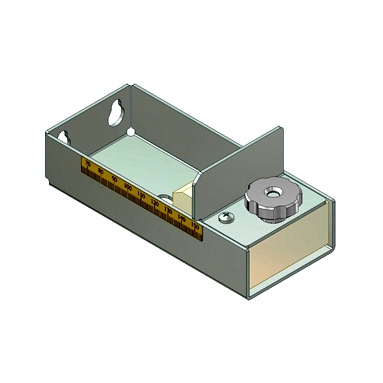

|  |  | Упор-ограничитель | Контролирует длину производимой ламели и расстояние от края ламели до оси первого отверстия.

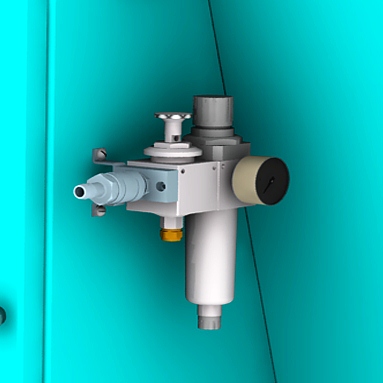

|  |  | Пневмо-контроллер | Запорная пневмоарматура. Пневморедуктор с манометром. Осушитель воздуха.
|  |  |
Профилирование, резка и пробивка |
Название |
Описание |
Фотография |
Технический чертёж |

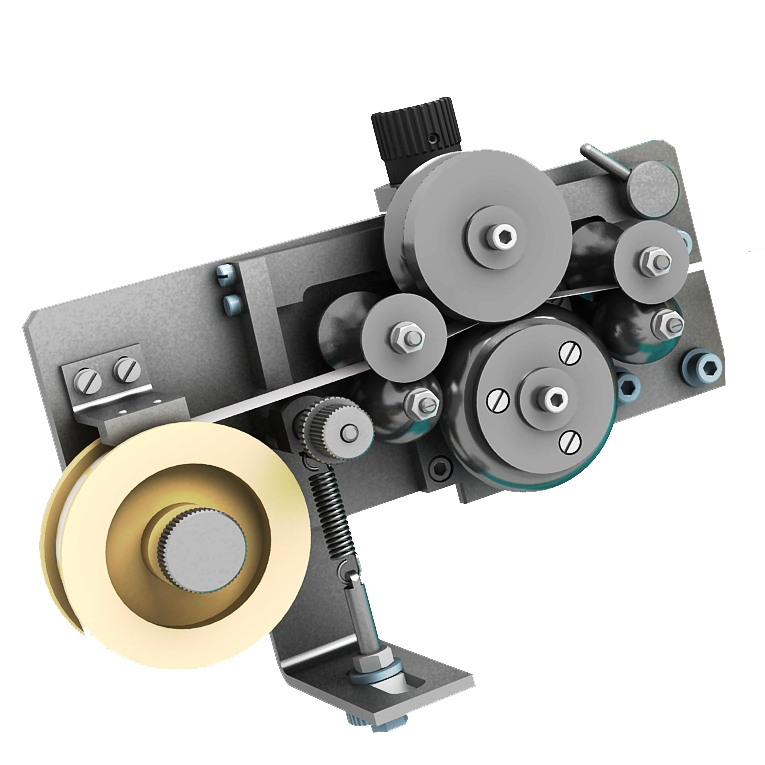

Блок формирующий ФРМ-25-01/16-11 |
Блок формирования профиля ФРМ-25-01/16-11 формирует профиль самой тонкой
(0,15 мм.) ленты.

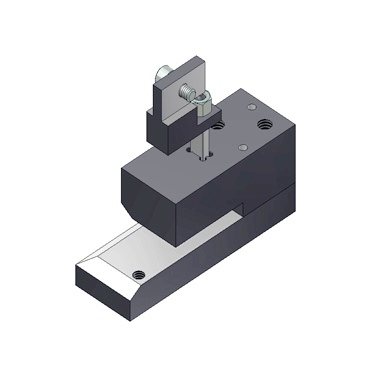

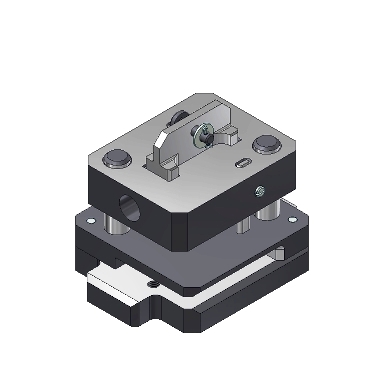

|  |  | Штамп отрезной ШО-25-01/16-11 |
Отрезной штамп ШО-25-01/16-11 предназначен для ленты стандарта 16 мм.

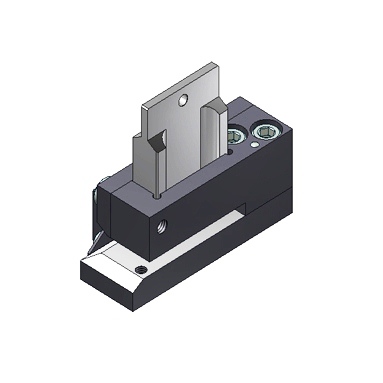

|  |  | Штамп пробивной ШП-25-02/16-12 |
Пробивной штамп ШП-25-02/16-12 производит овальное отверстие 4x9(3x12)/2,5х6,5 мм.
|  |  | Штамп комбинированный для системы ГСК | Комбинированный
штамп для системы ГСК предназначен для отреза ленты стандарта 25/16 мм
и производства двух овальных отверстий 2,5х5,5 мм.
|  |  | Штамп пробивной для системы ГСК | Пробивной штамп ГСК производит прямоугольное отверстие 3х6 мм.
|  |  |
Дополнительное оборудование (рекомендуемое) |
Название |
Описание |
Фотография |
Технический чертёж |

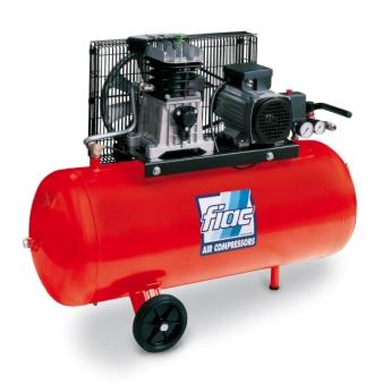

Поршневой компрессор АВ 50/248, АВ 100/248 | Промышленный, одноступенчатый, масло заполненный компрессор. Производительность 260 л/мин с
ресивером 50 и 100 литров. Максимальное рабочее давление – 10 бар.
|  |  |
АГФ-005/4-25 АГФ-005/4-16 Исходная ширина ленты
| мм | 16/25
| Исходная толщина ленты | мм | 0,15 - 0,21 | Длина изготавливаемой ламели
| мм | 260-2750 | Количество установленных штампов (отрезной/пробивной)
| шт | 5 (1/4)
| Скорость подачи ленты (min/max)
| м/с | 0 - 2,0 | Рабочее давление:
|
|
| минимальное | атм/бар/кг/см2 | 6/6,079 /6,199 | максимальное
| атм/бар/кг/см2
| 8/8,106 /8,266 | Напряжение в сети:
|
|
| Питающее напряжение (однофазное, переменное)
| в
| 210 - 240 | Частота
| Гц
| 50 | Внутреннее напряжение (постоянное)
| в
| 24 | Потребляемая мощность | кВт | 0,25 | Габариты станка (длина, ширина, высота)
| мм | 3586х500х1040 | Масса | кг | 150 |
Дополнительное оборудование (Компрессор) (рекомендуемое)
Модель | Ресивер | Воздух | Давление | Мотор | Питание | Вес |
| л
| л/мин
| бар
| кВт
| В
| Кг
| АВ 50/248 | 50
| 260
| 10
| 1,5
| 220
| 56
| АВ 100/248 | 100
| 260
| 10
| 1,5
| 220
| 70
|
