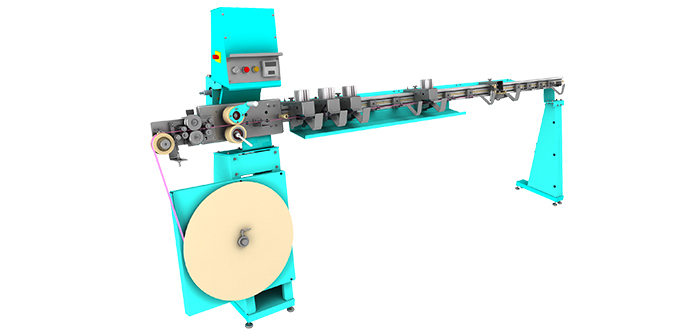

ГГФ-001/3-25 ГГФ-001/3-16
Описание.
Характеристики.
- Формирование профиля поперечного сечения элементов
горизонтальных жалюзи (ламели) в ручном режиме.
- Просечка отверстий и отрезка ламелей заданной длинны
в полуавтоматическом и автоматическом режимах.
- Пневматическая система привода отрезного и
пробивного инструментов, устройства контроля подачи ленты.
- Программируемое количество производимых ламелей.
- Легкое перемещение пробивных стоек и упора
ограничителя длины производимой ламели.
- Автоматическое сбрасывание ламелей в ламелеприемник.
- Стандарт ширины ленты: 25 мм – 16 мм
- Штампы горизонтальных кассетных систем 25 мм – 16 мм
(ГКС) "Venus", "Isotra".
Дополнительное
оснащение
- Счётчик количества произведенных ламелей.
- Штамп отрезной-комбинированный для ламелей с боковой
фиксацией.
Дополнительное
оборудование (приобретается отдельно)
- производительность от 12 л/мин;
- рабочее давление от 8 атм.
- Ресивер: объем от 40 л.
Видео: Оборудование в работе
| 1. Технологические компоненты |
| Название |
Описание |
Фотография |
Технический чертёж |

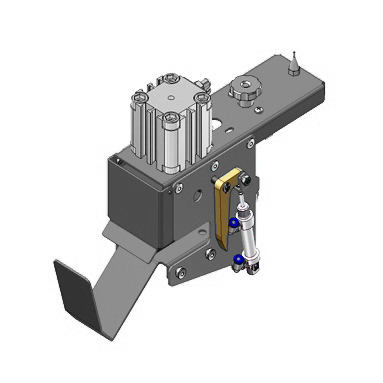

| Стойка инструментальная | Пневматическая система привода отрезного и пробивного инструментов.
|  |  |

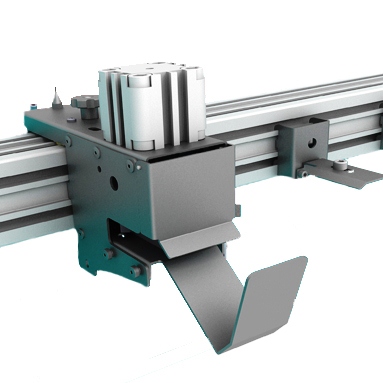

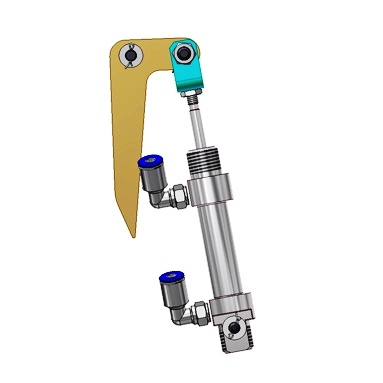

| Сбрасыватель ламели | Устройство автоматического сброса ламели в ламелеприемник, с пневмоприводом.
|  |  |
| 2. Профилирование, резка и пробивка |
| Название |
Описание |
Фотография |
Технический чертёж |

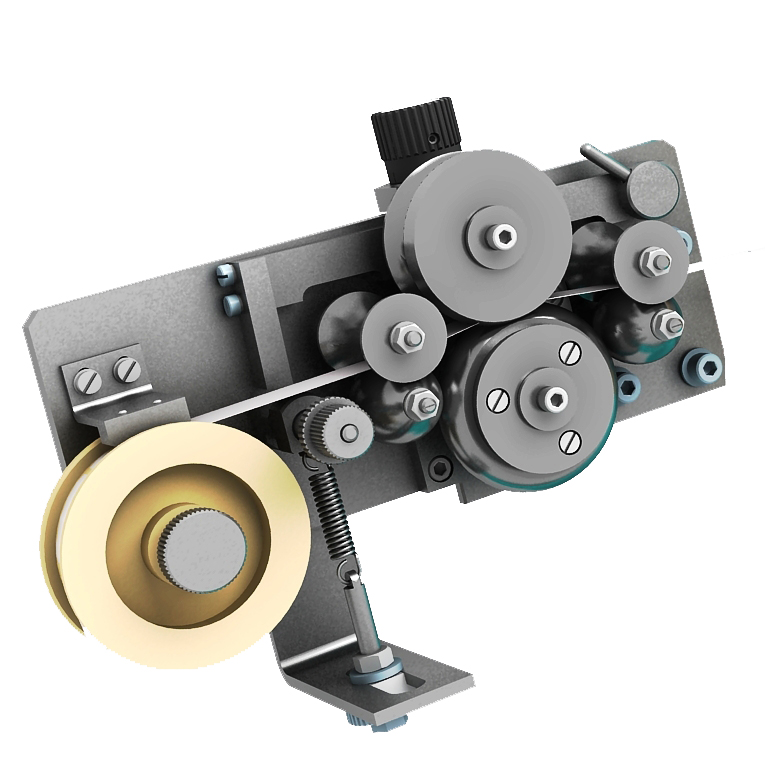

| Блок формирующий ФРМ-25-01/16-11 |
Блок формирования профиля ФРМ-25-01/16-11 формирует профиль самой тонкой
(0,15 мм.) ленты.
|  |  |

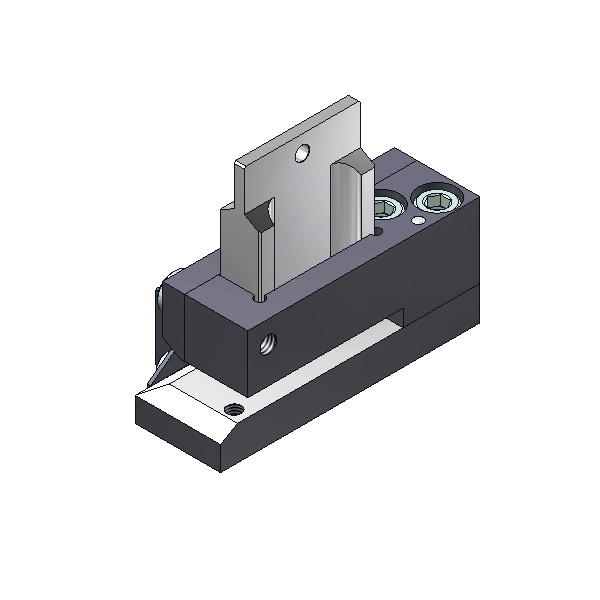

| Штамп отрезной ШО-25-01/16-11 |
Отрезной штамп ШО-25-01/16-11 предназначен для ленты стандарта 16 мм.
|  |  |

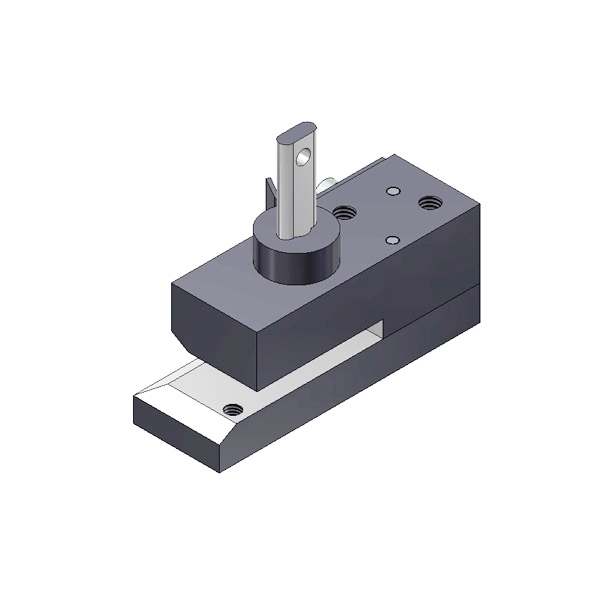

| Штамп пробивной ШП-25-02/16-12 |
Пробивной штамп ШП-25-02/16-12 производит овальное отверстие 4x9(3x12)/2,5х6,5 мм.
|  |  |

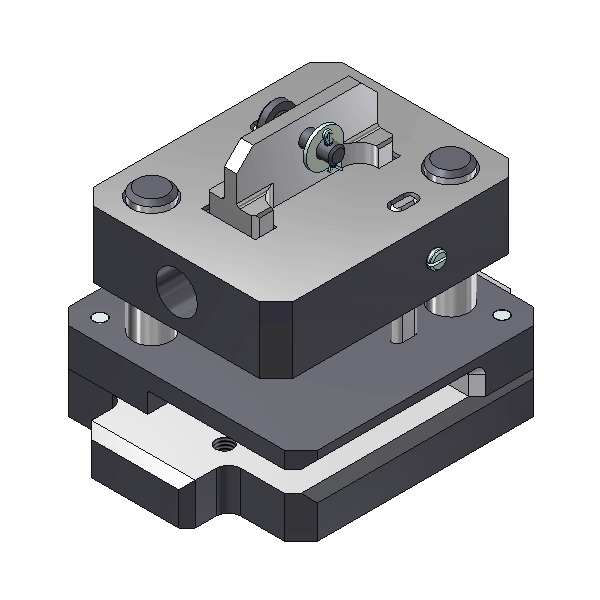

| Штамп комбинированный для системы ГСК |
Комбинированный
штамп для системы ГСК предназначен для отреза ленты стандарта 25/16 мм
и производства двух овальных отверстий 2,5х5,5 мм.
|  |  |

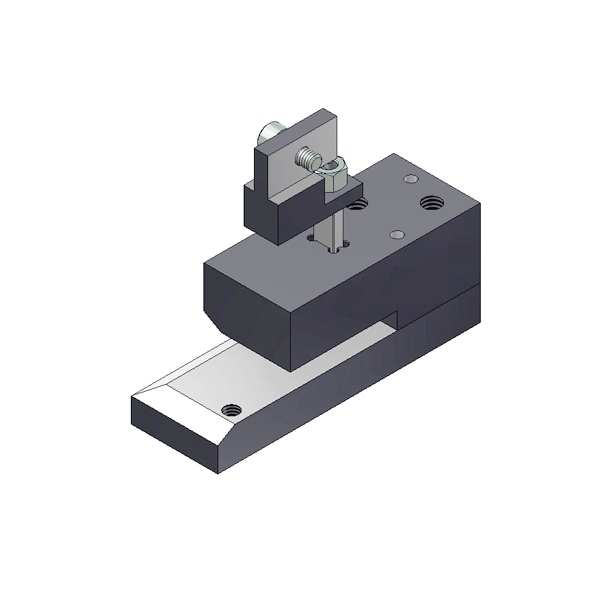

| Штамп пробивной для системы ГСК | Пробивной штамп ГСК производит прямоугольное отверстие 3х6 мм.
|  |  |
| Дополнительное оборудование (рекомендуемое) |
| Название |
Описание |
Фотография |
Технический чертёж |

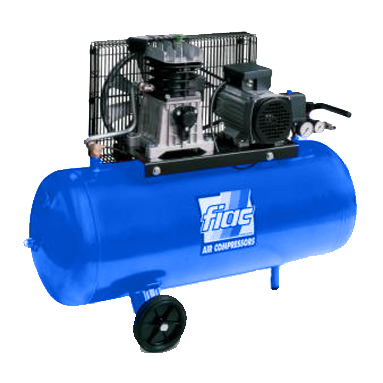

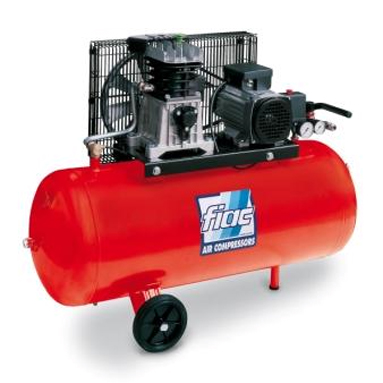

| Поршневой компрессор АВ 50/248, АВ 100/248 | Промышленный, одноступенчатый, масло заполненный компрессор. Производительность 260 л/мин с
ресивером 50 и 100 литров. Максимальное рабочее давление – 10 бар.
|  |  |
ГГФ-001/3-25/3-16 Исходная ширина ленты
| мм | 16/25
| | Исходная толщина ленты | мм | 0,15 - 0,21 | Длина изготавливаемой ламели
| мм | 210-2200 | Количество установленных штампов (отрезной/пробивной)
| шт | 4 (1/3)
|
|
|
| Рабочее давление:
|
|
| | минимальное | атм/бар/кг/см2 | 6/6,079 /6,199 | максимальное
| атм/бар/кг/см2
| 8/8,106 /8,266 | Напряжение в сети:
|
|
| Питающее напряжение (однофазное, переменное)
| в
| 210 - 240 | Частота
| Гц
| 50 | Внутреннее напряжение (постоянное)
| в
| 24 | | Потребляемая мощность | кВт | 0,50 | Габариты станка (длина, ширина, высота)
| мм | 3360х530х1500 | | Масса | кг | 100 |
Дополнительное оборудование (Компрессор) (рекомендуемое)
Модель | Ресивер | Воздух | Давление | Мотор | Питание | Вес |
| л
| л/мин
| бар
| кВт
| В
| Кг
| АВ 50/248 | 50
| 260
| 10
| 1,5
| 220
| 56
| АВ 100/248 | 100
| 260
| 10
| 1,5
| 220
| 70 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
