Ручной станок ФР-500/4-25
Описание. Характеристики.
- Формирование профиля поперечного сечения элементов горизонтальных жалюзи (ламели), просечка отверстий и отрезка ламелей заданной длинны.
- Легкое перемещение пробивных стоек и упора ограничителя длины производимой ламели.
- Автоматическое сбрасывание ламелей в ламелеприемник
- Автоматический счёт количества произведенных ламелей (опция).
- Стандарт ширины ленты: 25 мм.
Дополнительное оснащение
- Счётчик количества произведенных ламелей.
- Штампы горизонтальных кассетных систем 25 мм (ГКС) "Venus", "Isotra".
- Штамп отрезной-комбинированный для ламелей с боковой фиксацией.
- Сервис гарантийный и послегарантийный.
| 1. Технологические компоненты |
| Название |
Описание |
Фотография |
Технический чертёж |

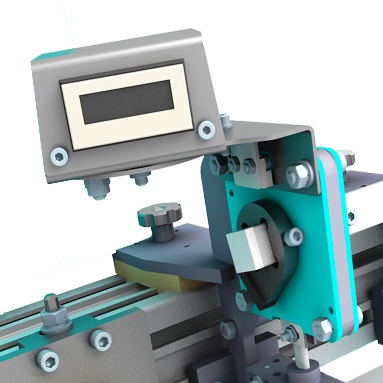

| Устройство счета ламелей | Устройство для счета количества произведенных ламелей. Цифровая индикация, автономное питание 3V (семь лет непрерывной работы), механический привод.
|  |  |
| Сбрасыватель | Стационарный сбрасыватель ламели с фиксированным креплением к инструментальной стойке. |  |  |
| Сбрасыватель промежуточный. Съемный | Мобильный сбрасыватель ламели с подвижным креплением на приводном валу. |  |  |

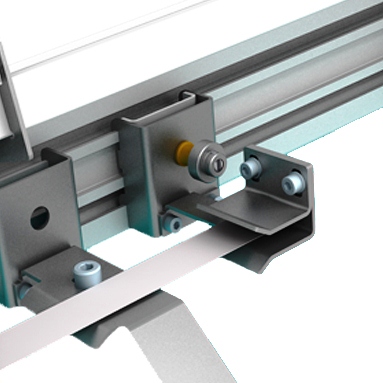

| Упор | Упор передвижной с прижимом.
|  |  |
| 2. Профилирование, резка и пробивка |
| Название |
Описание |
Фотография |
Технический чертёж |

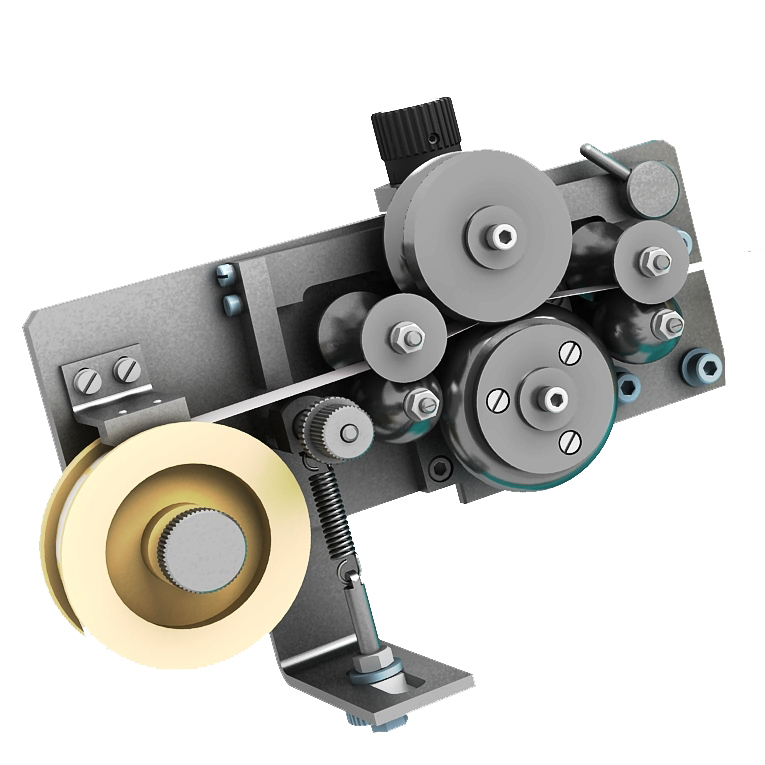

| Блок формирующий ФРМ-25-01 |
Блок формирования профиля ФРМ-25-01 формирует профиль самой тонкой
(0,15 мм.) ленты.
|  |  |

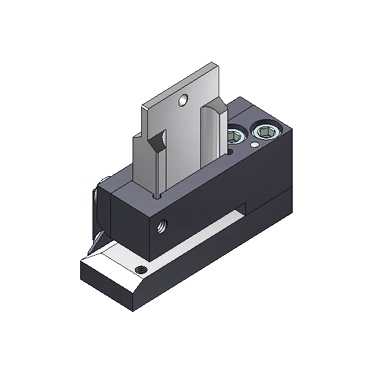

| Штамп отрезной ШО-25-01 |
Отрезной штамп ШО-25-01 предназначен для ленты стандарта 25 мм.
|  |  |

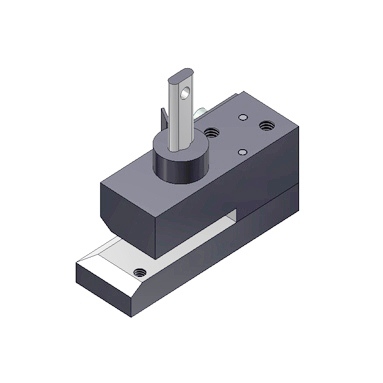

| Штамп пробивной ШП-25-02 |
Пробивной штамп ШП-25-02 производит овальное отверстие 3х9 мм
|  |  |
| Штамп комбинированный для системы ГСК |
Комбинированный
штамп для системы ГСК предназначен для отреза ленты стандарта 25 мм
и производства двух овальных отверстий 2,5х5,5 мм
|  |  |
| Штамп пробивной ГСК |
Пробивной штамп ГСК производит прямоугольное отверстие 3х6 мм.
| | |
| Ширина алюминевой ленты | мм | 25 |
| Толщина алюминевой ленты | мм | 0,15 - 0,22 |
| Длина отрезаемых ламелей | мм | 250 - 2600 |
| Минимальное расстояние крайних отверстий от кромки ламелей | мм | 65 |
| Количество отрезных узлов | шт | 1 |
| Количество пробивных узлов | шт | 4 |
| Привод протяжного устройства, отрезного и пробивных устройств | | Мускульный |
| Габариты станка (длина, ширина, высота) | мм | 3490х450х1100 |
| Масса | кг | 70 |
